一、IPA99溶劑脫水回收系統工作原理

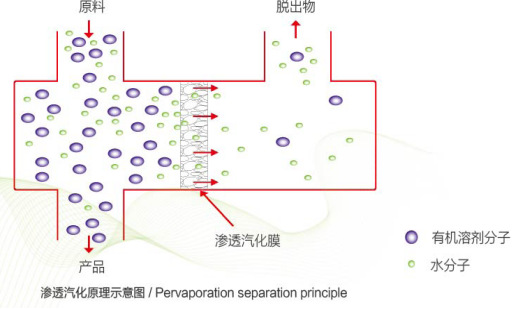

本裝置采用滲透汽化無機膜脫出有機溶劑中的水分，其分離原理如下：含水溶劑從膜管的外表面流過，物料中的水分被吸附在膜表面，膜內側抽真空，水分在兩側蒸汽壓差的推動下擴散通過膜，透過側的水分被真空系統不斷抽走，經冷凝器冷凝后收集排出，溶劑中水分被脫出。
二、寬寶脫水設備工藝流程介紹

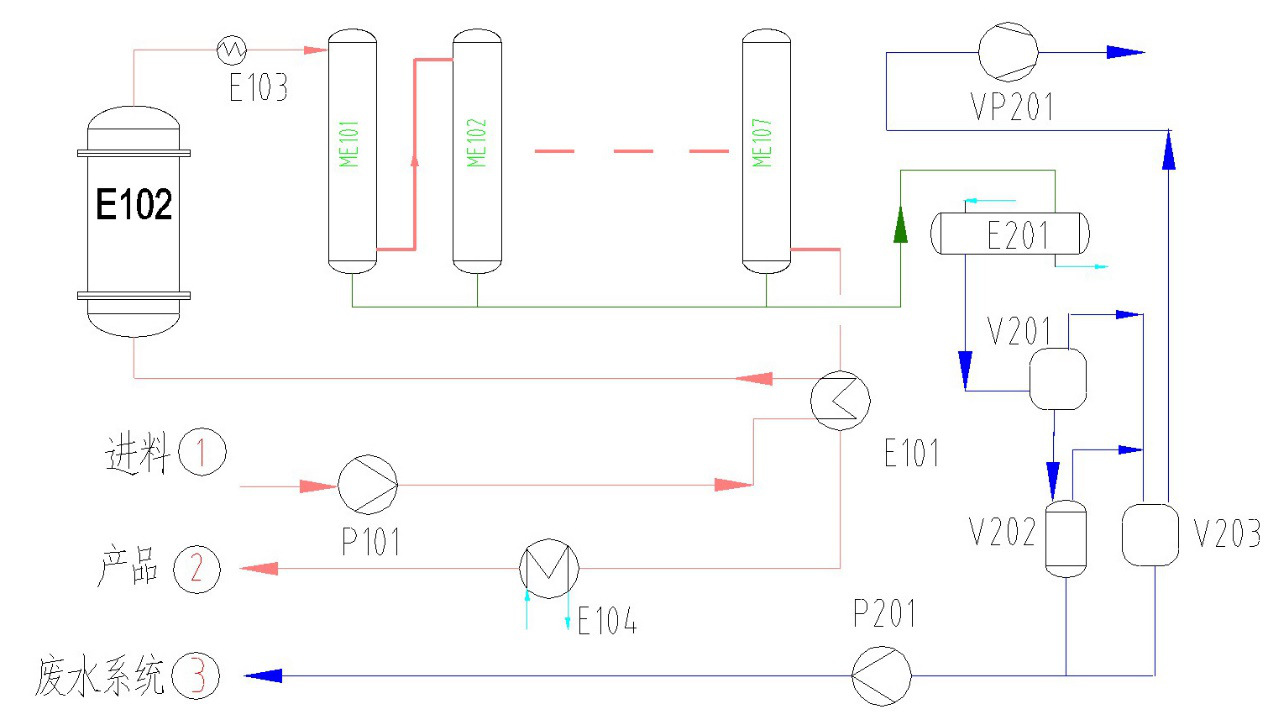

原料通過進料泵打入預熱器E101進行產品換熱，回收部分熱量，之后經蒸發器E102充分加熱汽化，氣相物料隨后依次進入一組串聯膜組件ME101-ME107進行脫水，膜組件一端（膜的下游）和真空系統相連，溶劑蒸汽流經膜表面時（膜的上游）水分被膜選擇性吸附，在膜兩側蒸汽分壓差推動下滲透到膜管內側并被真空系統不斷抽走，溶劑中的水分被脫出，最后一級膜組件出口為含水≤1wt.%的溶劑蒸汽，經產品冷凝器冷凝后產品外送。
三、寬寶溶劑脫水機特點
高效節能：與傳統的精餾、吸附技術相比可節能30-50%以上；
回收工藝：滲透汽化膜法工藝；
環境友好：不需要引入第三種組份，同時滲透液可以回收處理并循環使用；
操作簡單：操作簡單，設備控制全自動運行，無需人員看管；
維護方便：占地空間小，裝備高度低，模塊化設計，無土建要求；
膜性能優：采用氟橡膠材質密封，耐有機溶劑、耐高溫、耐腐蝕、壽命長。
液位控制系統：防爆電子浮球，精準度高，耐高溫，耐腐蝕，液位滿停止加料；
加熱方式：導熱油間接加熱；
進料方式：防爆柱塞計量泵，精準進料；
四、寬寶溶劑脫水機耐有機溶劑參數
耐酸堿 : pH 6.5~8.5；
耐高溫 : 150℃；
膜壽命 : 3∽5年；
純 度 ：99%以上；
五、寬寶溶劑脫水機強親水性參數
分離系數 : ≥ 10000
通 量 : ≥ 10000kg/( ㎡ h)
分離純度 : ≥ 99.99%

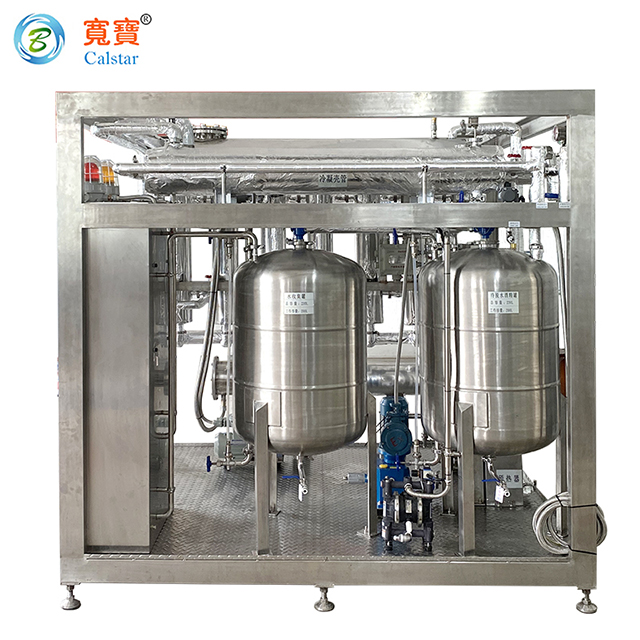

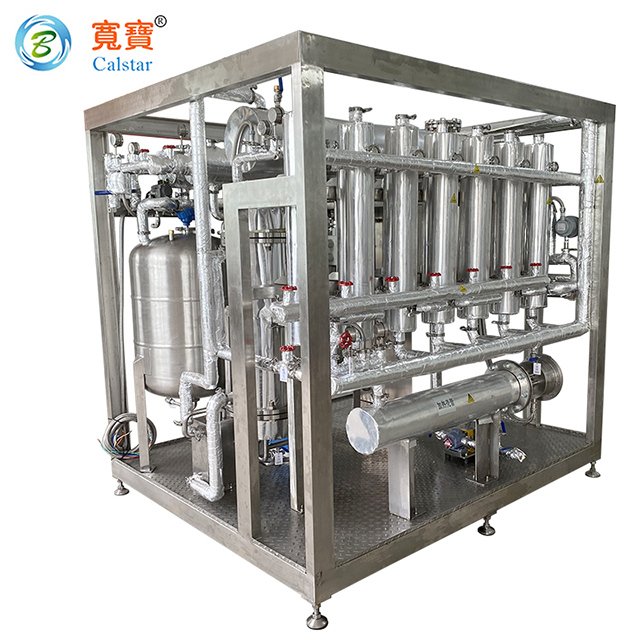

六、寬寶溶劑脫水設備材質說明
序號 | 類別 | 設備 | 規格 | 材料 | 數量 |
1 | 膜組件 | 膜組件 | KB-9-0.03-SFM | 有機膜 | 7 |
2 | 箱體 | 箱體框架 | 2.2*1.8*2.0m | 碳鋼涂層 | 1 |
3 | 電柜箱 | / | 冷軋鋼噴涂 | 1 | |
4 | 罐體 | 除水罐體 | 200L | 304 | 1 |
5 | 溶劑罐體 | 200L | 304 | 1 | |
6 | 泵 | 進料泵 | L1-150/1.0;0.55KW | 304 | 1 |
補料泵 | 固瑞克GRACO 716 | 合金鋁 | 1 | ||
7 | 換熱器 | 專用蒸發器 | 列管 殼管 | 304 | 1 |
產品冷卻器 | 螺旋管 殼管 | 304 | 1 | ||
滲透液冷凝器 | 列管 殼管 | 304 | 1 | ||
8 | 預熱器 | 列管 殼管 | 304 | 1 | |
9 | 殼管 | 冷凝殼管（酒精冷卻） | 304 | 304 | 1 |
10 | 冷凝殼管（水冷卻） | 列管 殼管 | 304 | 1 | |
11 | 防爆加熱殼管 | 列管 殼管 | 304 | 1 | |
12 | 閥門 | 自動調節閥 | ZHBF-P15/1.0 | 304 | 1 |
13 | 調節閥 | DN20 | 304 | 11 | |
14 | 手動閥 | DN20 | 304 | 7 | |
15 | 液位顯示閥 | 304 | 7 | ||
16 | 控制系統 | 防爆電氣控制箱 | DKX200Ex | 鋁鑄 | 1 |
17 | 獨立設備接地點 | 不銹鋼防爆軟管 | 304 | / | |
18 | 定時系統 | OMRON | / | 3 | |
19 | 加熱數字溫控 | OMRON | / | 3 | |
20 | 系統控制 | OMRON | / | / | |
21 | 液位控制系統 | 50防爆電子浮球 | 304 | 2 | |
22 | 防爆電加熱器 | JRQ 200 Ex | 304 | 1 | |
23 | 接線端子總線 | 菲尼克斯：德國 | / | / | |
24 | 配線槽 | 臺灣：全冠 / KSS | / | / | |
25 | 開關 | SIEMENS | / | 1 | |
26 | 電源保護單元NFB | 正泰； | / | 3 | |
27 | 加熱器控制 | 正泰； | / | 1 | |
29 | 防爆指示燈罩+指示燈 | Calstar /上海APT | / | / | |
30 | 加熱系統 | 導熱油 | 50# | 法國Total | 90L |
31 | 熱媒油循環泵 | 210HB-VH | / | 1 | |
32 | 控制儀表 | 壓力變送器 | 4-20mA;防爆帶輸出 | 304 | 2 |
33 | 壓力表 | -0.1~1Mpa | 304 | 5 | |
34 | 溫度表 | -20~150℃ | 304 | 5 | |
35 | 工藝管線設備制作輔料 | 工藝管線及管件 | 不銹鋼防爆軟管 | 304 | / |
動力及屏蔽電纜 | 國標 | / | / | ||
輔料（墊片、螺栓、保溫等） | 國標 | / | / |
七、寬寶溶劑脫水機適用范圍
1.脫水酒精：乙醇，異丙醇，乙二醇等。
2.酮脫水：丙酮，甲乙酮，環己酮，等等。
3.脫水酯類：醋酸乙酯和醋酸丁酯等。
4.烴脫水：正己烷，環己烷，碳化水。
5.脫水芳烴：苯，甲苯，二甲苯等。
6.氯烴類化合物脫水（二氯甲烷，三氯乙烯）
7.制藥，化工，生物，化工等行業循環溶劑脫水及循環再造。
8.多元混合溶劑脫水。
